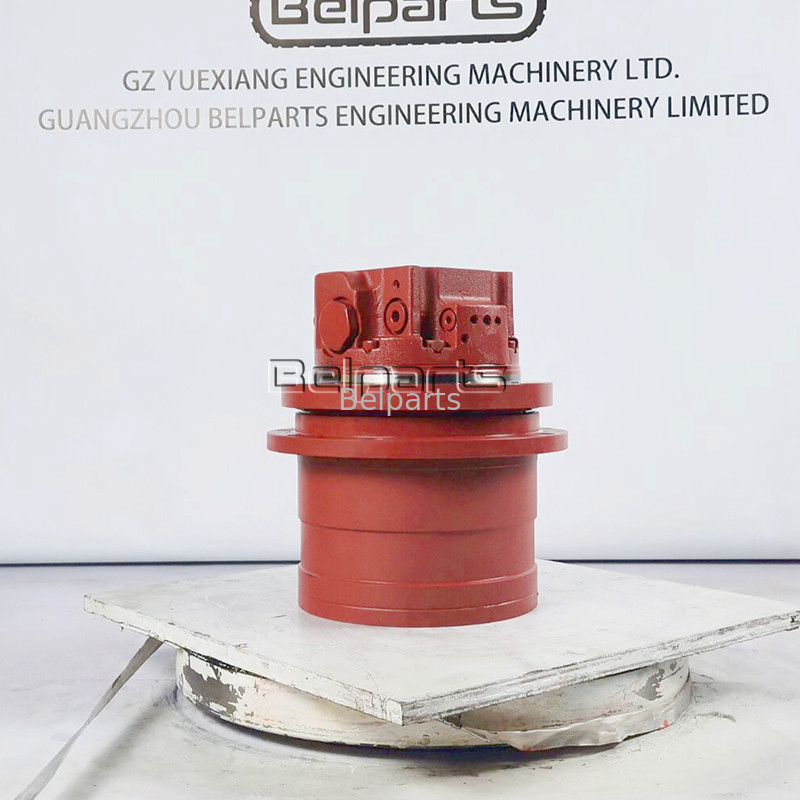

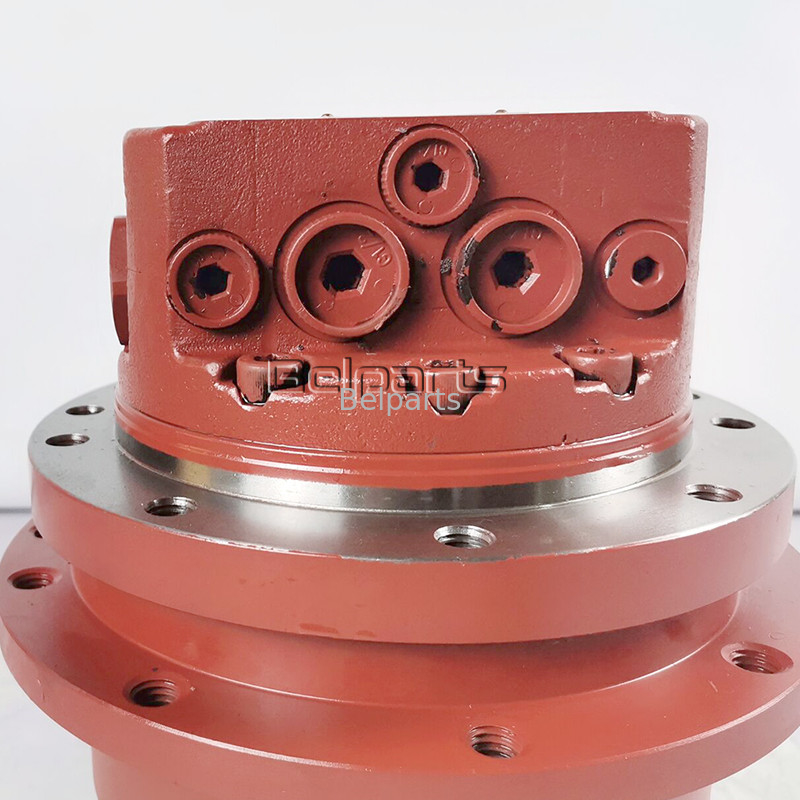

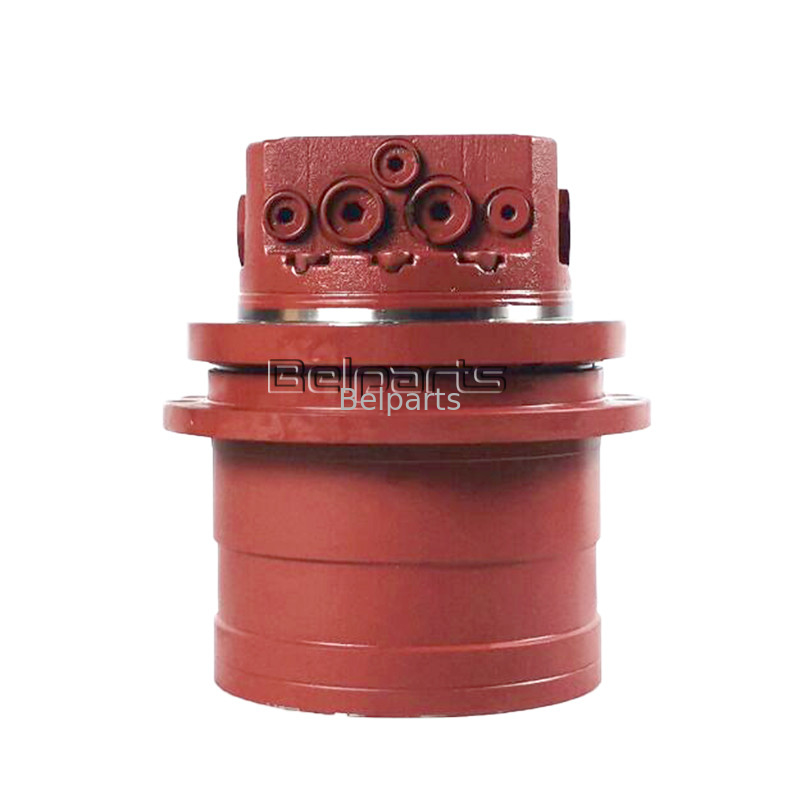

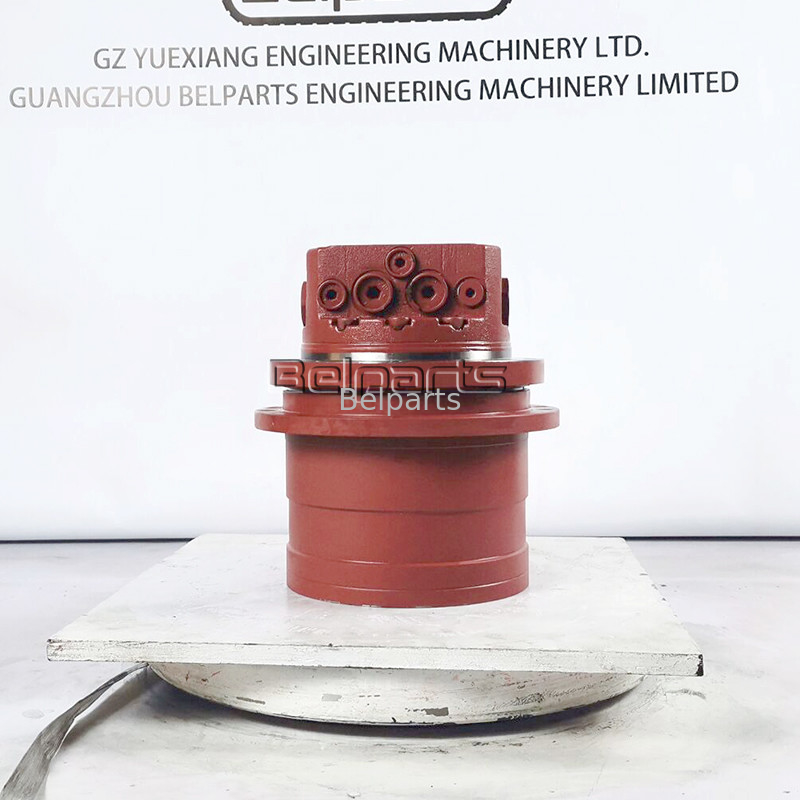

Komatsu PC45MR-5 PC50MR-5 PC55MR-5 Eindaandrijving 22N-60-51300 FU1BB25159640A Minigraafmachine Reismotor
Graafwerktuig Travel Motor Assembly
,E325cl de Assemblage van de Reismotor
,Pc50 de Assemblage van de Reismotor
Zware 6300 N·m koppel & 12-bolt 230 mm tandwiel montage voor 5,0 ∼ 6,0 T Komatsu grondverzorgers.Direct OEM vervangende dubbele verplaatsing hydraulische motor met 47.51 planetary reduction gearbox, speciaal ontworpen voor 12-holes tandwiel Komatsu PC45MR-5, PC50MR-5 en PC55MR-5 mini graafmachines.
(autoriteit geverifieerd via de EPC-onderdelencatalogus van Komatsu en compacte hydraulische databases)
| Ingenieursparameter | Geverifieerde metrische waarde |
|---|---|
| Komatsu OEM-onderdelen | 22N-60-51300,FU1BB25159640A |
| Compatibele Komatsu-machines | Komatsu PC45MR-5, PC50MR-5, PC55MR-5 |
| Motor aandrijving kernplatform | Zware 2-versnellingsassige zuigerserie |
| Gewichtsklasse van de graafmachine | 5.0 ️ 6,0 ton (MR-5 Modern Series) |
| Verplaatsing (Hi / Lo) | 19 / 34 ml/omwenteling |
| Uitgangsmoment (Hi / Lo) | 3500 / 6300 N·m |
| Output schacht snelheid (Hi / Lo) | 55 / 30 rpm |
| Operatiedruk van het circuit | 24.5 MPa |
| Nominale inlaatstroom | 50 l/min |
| Planetaire reductieverhouding | 47.5 : 1 (High-Torque Reduction) |
| Voorwaarde / garantie | 100% nieuw / 12 maanden. |
(Precisie metingen voor Komatsu MR-5 versterkte 12-bolt spoorframes)
| Mechanische interface | Afmetingsparameter | De rol van de installatie |
|---|---|---|
| Chassis frame centering diameter | 180 mm | Register voor het lokaliseren van het binnenste chassis voor zware voertuigen |
| Spoorraam Bolt Patroon | 9 × φ14 mm | Versterkte M14-boulcirkel voor het monteren van het frame |
| Verstuiving van de spanningsraam (ID) | 230 mm | Moderne 230 mm aandrijflijnlocatie register |

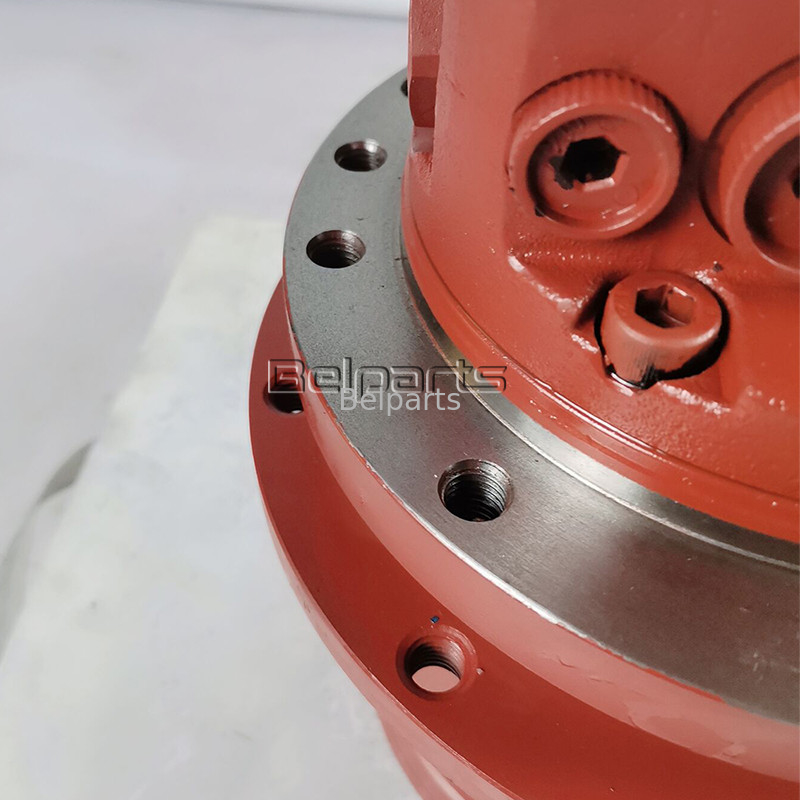

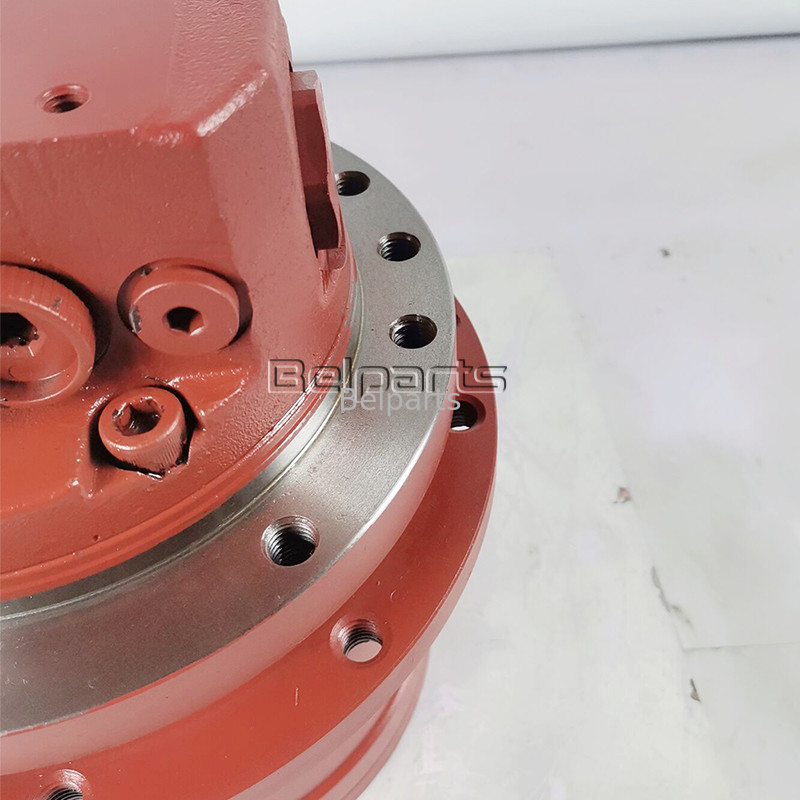

| Aandrijving Sprocket Bolt Patroon | 12 × φ14 mm | MR-5 speciaal 12-bolt M14-patroon voor een hoge snijweerstand |
Met een onverenigbaarheid van de tandwielbouten bij het vervangen van aandrijvingen, of het opmerken van spoorvertraging bij het trammen onder belasting?Moderne Komatsu Dash-5 (MR-5) graafmachines hebben hun aandrijfswielinterface bijgewerkt tot een 12-holes M14-boultcirkel (230 mm pilot) om zwaar 6300 N · m trekkoppel te verdelen.Installatie van oudere 9-holes (zoals22M-60-32501Bij een langdurig gebruik bij 24,5 MPa veroorzaakt een interne drukverlies over de 34 ml/uur verplaatsingsregelaarstom een trage tweesnelheidsverschuiving.verhinderen dat de motor haar volledige breakoutkracht van 6300 N·m bij lage versnellingen levertWe installeren onze precisie-bewerkte22N-60-51300De laatste aandrijving garandeert 100% 12-bolt uitlijning, solide M14 klemveiligheid, en volledige hydraulische klim tractie.
V: Hoe kan ik controleren of mijn Komatsu deze 12-holes tandwiel aandrijving nodig heeft in plaats van de oudere 9-holes versie?A: tel de montagebouten op de aandrijfswiel. Als uw machine een Dash-5 model (PC45MR-5, PC50MR-5, PC55MR-5) is met 12 wielbouten (φ14 mm) en een 230 mm binnenste pilootregister,Het vereist deze zware taak22N-60-51300(Oudere MR-3-modellen gebruiken meestal 9 tandwielgaten).
V: Wat is het verplichte start- en smeerprotocol voor deze vervangende aandrijving?A: Vul de hydraulische motor met verse ISO VG 46 vloeistof door de bovenste afvoerstop.vul de planetaire versnellingsbak met SAE 80W-90-versnellingsmiddel voor extreme druk tot aan de horizontale olieniveaucontroleplug voordat de motor wordt gestart.
V: Hoe gaat het?22N-60-51300kruisverwijzing naarFU1BB25159640Aover Dash-5 modellen?A:22N-60-51300(Komatsu OEM) enFU1BB25159640A(Manufacturer Stamping) zijn fabrieksidentieke aanduidingen die zijn gespecificeerd voor alle modellen PC45MR-5 tot en met PC55MR-5, met identieke 12-gat 230 mm tandwielregisters en 47.5Voor de inventarisconsolidatie van een enkelvoudige SKU:
V: Wat is de exportverpakkingsnorm voor overzeese vracht?A: Elke aandrijvingseenheid is intern behandeld met roestremmende doorvoervloeistof, verzegeld in een polybarrierfolie met een zware dampcorrosie-inhibitor (VCI).en stevig gesloten in een ISPM-15-gecertificeerde gefumineerde houten exportkist die is gebouwd voor container- en luchtvrachtbehandelingen.
