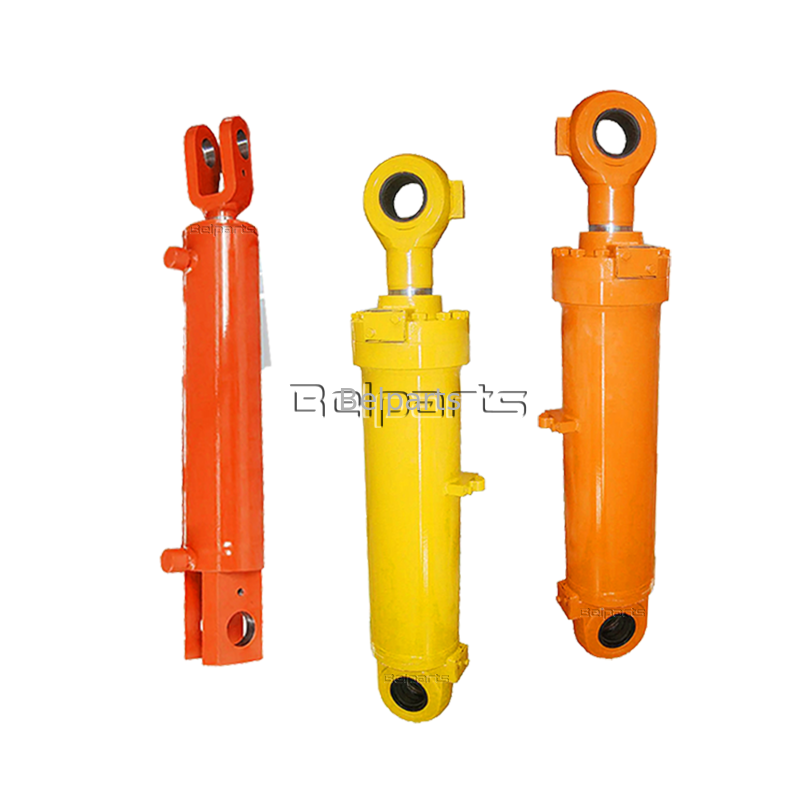

330BL hydraulische armcilinder | Onderdeelnr.:116-3638 / 1163638 | Premium aftermarket-vervanging
1. Basisproductinformatie
Deze robuuste aftermarket-hydraulische stickcilinder is met precisie vervaardigd als directe verwisselbare vervanging voor erpillar 330BL-graafmachines. Het is de belangrijkste hydraulische aandrijfcomponent van het frontwerktuig en regelt het uit- en intrekken van de arm om zwaar graafwerk, het heffen van bulkmateriaal, het laden en het egaliseren van grote oppervlakken te voltooien. Op grote schaal gebruikt in dagbouwmijnen, steengroeven, snelwegaanleg en grote grondverzetprojecten.
Alle cilinders worden geproduceerd in strikte overeenstemming met de technische OEM-normen van Erpillar, met volledig consistente montageafmetingen, pengatafstanden en hydraulische poortindeling. De directe montage met bouten kan ter plaatse worden voltooid zonder snij-, las- of secundaire modificatiewerkzaamheden.
| Item |
Specificatie |
| Productnaam |
Cilinder van hydraulische arm (stok). |
| Toepasselijk model |
erpillar 330BL graafmachine |
| OEM-onderdeelnummer |
116-3638, 1163638 (twee codes voor één identieke cilinderconstructie) |
| Productkwaliteit |
Gloednieuwe hoogwaardige aftermarket |
| Garantie |
12 maanden tegen fabricagefouten |
| MOQ |
1 stuk, voldoende voorraad voor directe levering |
| QC-standaard |
ISO9001-gecertificeerd, volledige hydraulische druktest en cyclische vermoeidheidstest vóór verzending |
2. Technische kernparameters
| # |
Onderdeelnr. |
Beschrijving |
Aantal |
| Alle |
1163638 |
CILINDERGROEP-STICK; -VOOR BOOM |
1 |
| 1 |
1163639 |
CILINDER ALS |
1 |
| 2 |
7Y4939 |
LAGER-MOUW |
1 |
| 3 |
1076579 |
RING |
1 |
| 4 |
1076933 |
STOP |
1 |
| 5 |
7Y4956 |
BORGMOER; (M90X2-THD) |
1 |
| 6 |
1057262 |
DRAAG RING |
1 |
| 7 |
9X3607 |
VERBIND ALS |
1 |
| 8 |
0965609 |
RING |
1 |
| 9 |
7I7181 |
ZUIGER |
1 |
| 10 |
6I6785 |
RING; (ZEGEL) |
1 |
| 11 |
7Y4936 |
STOP |
1 |
| 12 |
0951726 |
AFDICHTING-O-RING |
1 |
| 13 |
7Y4945 |
BEL-BACK-UP |
1 |
| 14 |
7Y4944 |
RING; (BEHOUDEN) |
1 |
| 15 |
1140761 |
HANDELSWIJZE; (MOUW) |
1 |
| 16 |
1232031 |
SEAL-BUFFER |
1 |
| 17 |
7Y4932 |
HOOFD |
1 |
| 18 |
7Y4942 |
ZEGEL; (ID=106,00 mm) |
1 |
| 19 |
7Y4941 |
BEL-BACK-UP |
1 |
| 20 |
1119957 |
SEAL-LIP-TYPE |
1 |
| 21 |
1183945 |
STAAF ALS |
1 |
| 22 |
7Y4939 |
LAGER-MOUW |
1 |
| 23 |
0950930 |
RING-BEHOUDEN; (EXTERN) |
2 |
| 24 |
1038345 |
RING-BEHOUDEN |
1 |
| 25 |
7Y5239 |
BOUT; (STOPKOP) (M24X3,0X100MM) |
8 |
|
---- |
|
|
|
---- |
BESCHIKBARE REPARATIESET(S): |
|
|
1163649 |
KIT-SEAL |
1 |
|
---- |
(INCLUSIEF ONDERDELEN GEMARKEERD J) |
|
|
---- |
METRISCH DEEL |
|
| Spec-item |
Gegevens |
| Boringdiameter |
142 mm |
| Diameter zuigerstang |
92 mm |
| Werkende slag |
1470 mm |
| Nominale werkdruk |
31,4 MPa |
| Fabriekstestdruk |
47,1 MPa (1,5 keer de nominale werkdruk) |
| Vatmateriaal |
Naadloos gelegeerd staal met hoge treksterkte en nauwkeurig honen aan de binnenkant |
| Zuigerstang |
40CrMo warmtebehandeld staal, 28 ~ 32 μm hardverchroomd, HRC68 ~ 72, superieure slijtvastheid en anti-vervormingsprestaties |
| Bijpassende afdichtingsset PN |
116-3638K |
| Werktemperatuur |
-25℃ ~ +85℃ |
| Structuurfunctie |
Dubbele oorschelpen met geharde koperen slijtbussen, ingebouwd bufferapparaat om de impact tijdens heen en weer gaande beweging te verminderen |
3. Productvoordelen
-
Dubbele PN volledig verwisselbare OEM-montage
116-3638 en 1163638 zijn twee expressieformaten van dezelfde armcilinder. Alle montageafmetingen komen perfect overeen met originele onderdelen en sluiten naadloos aan op armverbindingen en hydraulische pijpleidingen om stabiel en continu zware belasting te kunnen uitvoeren onder zware omstandigheden in mijnen en groeven.
-
Op zwaar werk berekende, versterkte mijnbouwstructuur
De verdikte cilinderloop en verbindingsnokken hebben een geoptimaliseerd verstevigingsontwerp om langdurige cyclische zware belastingen en frequente botsingen te weerstaan, waardoor de algehele levensduur effectief wordt verlengd.
-
Strenge inspectie vóór levering in meerdere rondes
Elke voltooide cilinder ondergaat herhaaldelijk volledige cyclustests en luchtdichte lekdetectie onder hoge druk, waardoor verborgen gevaren van interne en externe olielekkage volledig worden geëlimineerd.
-
Uitstekende kostenprestaties
Het bereikt dezelfde operationele stabiliteit en levensduur als originele OEM-reserveonderdelen, waardoor de herhaalde aanschafkosten voor reparatiewerkplaatsen en groothandelaren in reserveonderdelen aanzienlijk worden verlaagd.
-
Flexibele wereldwijde logistieke ondersteuning
Goederen die op voorraad zijn, kunnen binnen 3 werkdagen worden verzonden. Luchtvracht komt tegemoet aan dringende leveringsbehoeften; zeevracht biedt de meest kosteneffectieve oplossing voor bulkbestellingen in de groothandel.
4. Leveranciersoverzicht

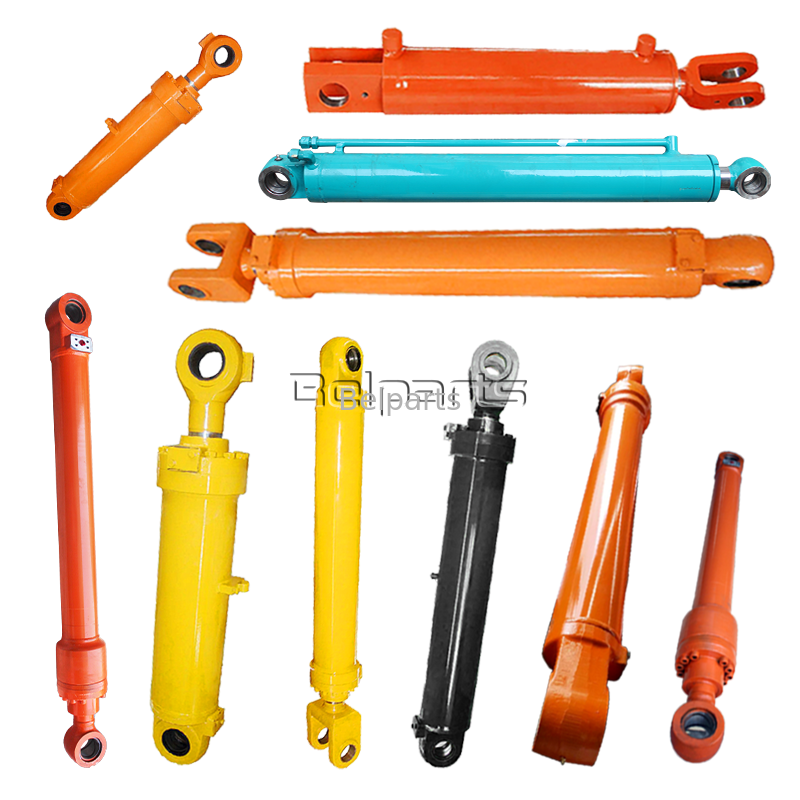

Onze fabriek bezit meer dan tien jaar professionele ervaring in R&D en productie van hydraulische cilinders voor klassieke grote graafmachineseries, waaronder de 330BL. Wij leveren complete giek-, arm- en bakcilinderassemblages met volwassen productievakmanschap en strikte kwaliteitscontrolesystemen voor het volledige proces. Onze hydraulische cilinders voor de aftermarket worden het hele jaar door geëxporteerd naar aftermarket-markten in Afrika, Zuidoost-Azië en het Midden-Oosten, waardoor ze het vertrouwen op de lange termijn en consistente positieve feedback van wereldwijde dealers van reserveonderdelen winnen.
5. Veelgestelde vragen
Vraag 1: Kan deze armcilinder op 330-, 330C- of 345BL-graafmachines passen?
A: Nee. Verschillende graafmachinemodellen zijn uitgerust met exclusieve onderdeelnummers en unieke structurele afmetingen zonder uitwisselbaarheid. Bevestig uw volledige machinemodel voordat u bestellingen plaatst.
Vraag 2: Bevat het standaardpakket de bijpassende afdichtingsreparatieset?
A: Reparatieset voor afdichtingen is niet standaard meegeleverd. U kunt de speciale ondersteunende afdichtingsset afzonderlijk aanschaffen en wij bieden u een concurrerende gecombineerde bestelofferte aan.
Vraag 3: Welke verpakkingsoplossing wordt gebruikt voor overzees zeevervoer over lange afstanden?

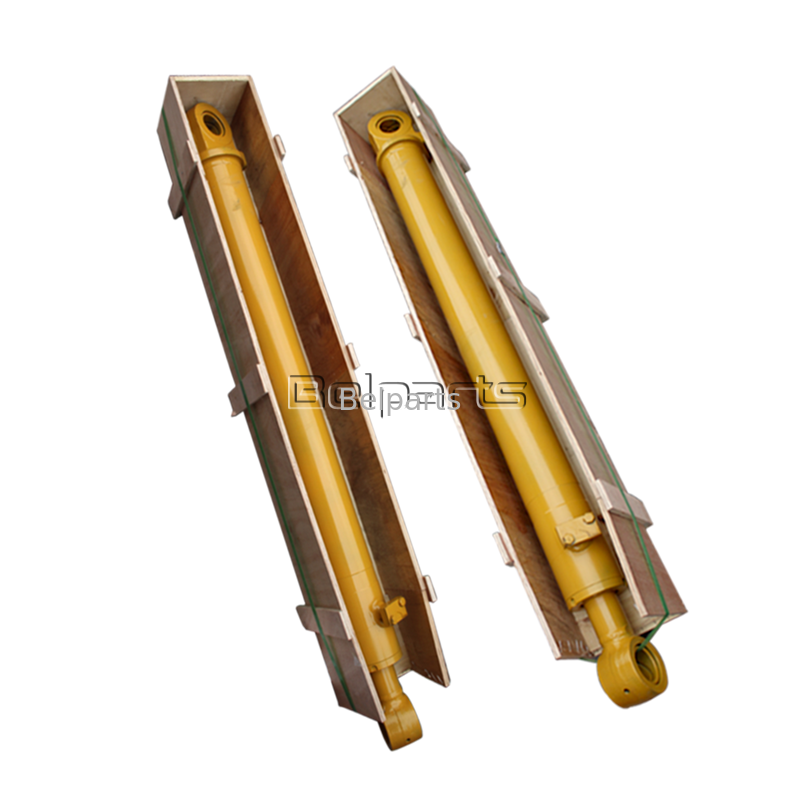

A: Antiroestolie wordt in de binnenholte van de cilinder gevuld, antiroestvet wordt gelijkmatig op het oppervlak van de zuigerstang aangebracht. De hele cilinder is omwikkeld met waterdichte PE-folie en verpakt in versterkte exportmultiplexkisten om botsingen, krassen en vochtschade tijdens lange zeereizen te voorkomen.
Vraag 4: Zijn er staffelkortingen bij aankoop van een volledige set giek-, arm- en bakcilinders?
EEN: Ja. Bestellingen van complete werkende apparaatcilindersets genieten van staffelkortingen. Er is een geconsolideerde containerverzendingsservice beschikbaar om de totale logistieke kosten van klanten te verlagen.
Vraag 5: Welke technische ondersteuning na verkoop is beschikbaar als er olielekkage optreedt binnen de garantieperiode van 12 maanden?
A: Geef duidelijke foto's van de lekkagepositie plus het serienummer van de graafmachine. Wij regelen snel een gratis vervanging van de afdichtingen en professionele hulp bij het oplossen van problemen op afstand.
