PC128US-1 Hydraulische armcilinder voor graafmachine-reserveonderdelen 203-63-02722 Aftermarket Hoge kwaliteit
Hydraulic Arm Cylinder for Excavator
,Excavator Spare Parts Cylinder
,Aftermarket Hydraulic Cylinder Assy
Komatsu PC128US-1 Hydraulische Armcilinder
1. Basisproductinformatie
Deze hoogwaardige hydraulische stokcilinder voor de aftermarket is met precisie vervaardigd als een directe OEM-vervanger voor de Komatsu PC128US-1 nulstaartgraafmachine.Als kernhydraulische aandrijver van voorwerkingsapparatuur, het controleert armverlenging en terugtrekking om graafwerkzaamheden, materiaal grijpen, laden en terrein gelijkstellen te voltooien.landschapsontwikkeling en kleine aardbevingen.
Alle cilinders worden strikt geproduceerd volgens de originele technische tekeningen van Komatsu, met volledig consistente montage-afmetingen, pin pitch en hydraulische poort lay-out.Direct aansluitend montage zonder snijden, lassen of eventuele secundaire wijzigingen ter plaatse.
| Artikel 1 | Specificatie |
|---|---|
| Productnaam | Hydraulische arm (stick) cilinder |
| Toepasselijk model | Komatsu PC128US-1 Zero Tail Excavator |
| OEM-deelnummer | 203-63-02722 |
| Productklasse | Brandnieuwe, kwalitatief hoogwaardige aftermarket |
| Garantie | 12 maanden tegen fabricagefouten |
| MOQ | 1 eenheid, voldoende voorraad voor onmiddellijke verzending |
| QC-norm | ISO9001-gecertificeerd, volledige hydraulische druktest en cyclische vermoeidheidstest vóór verzending |
2. Kerntechnische parameters
| # | Deel nr. | Beschrijving | Qty |
|---|---|---|---|
| G1 | 203-63-X9040) | CYLINDER GROEP, (zie figuur Y1620-11A0C) | 1 |
| G1 | (203-63-X2722) | CYLINDER GROEP,ARM (zie figuur Y1620-11A0) | 1 |
| G1 | (203-63-X2721) | CYLINDER GROEP, (zie figuur Y1620-11A0B) | |
| - Ik heb het niet. | Ik heb het niet gedaan. Ik heb het niet gedaan. | ||
| 1 | 203-63-02722 | CYLINDER ASS'Y, ARM | 1 |
| 1 | 203-63-02721 | CYLINDER ASS'Y, ARM | 1 |
| 1 | 203-63-65142 | CYLINDER, ARM | 1 |
| 1 | 203-63-65141 | CYLINDER, ARM | 1 |
| 2 | 707-76-70240 | Bussing | 1 |
| 3 | 07145-00070 | Seal, Dust? | 2 |
| 4 | 707-71-32530 | KOLLER | 1 |
| 5 | 07000-15105 | O-RING (KIT) | 1 |
| 6 | 707-35-91150 | RING, BACK-UP (KIT) | 2 |
| 7 | 707-27-11971 | Kop, cilinder. | 1 |
| 8 | 707-52-90500 | Bussing | 1 |
| 9 | 707-51-75030 | Verpakking, ROD (Kit) | 1 |
| 10 | 707-51-75630 | Ring, buffer (KIT) | 1 |
| 11 | 07000-15105 | O-RING (KIT) | 1 |
| 12 | 707-35-91150 | RING, BACK-UP (KIT) | 1 |
| 13 | De waarde van het product wordt berekend op basis van de waarde van het product. | SEAL, DUST (KIT) | 1 |
| 14 | 07179-13089 | RING, SNAP | 1 |
| 15 | 01010-81670 | BOLT, (met beveiliging) | 12 |
| 16 | 01643-51645 | Wasmachine, voorjaar | 12 |
| 17 | 203-63-65121 | ROD, PISTON | 1 |
| 18 | 707-71-60200 | Plunger | 1 |
| 19 | 04260-00635 | De test wordt uitgevoerd op de volgende wijze: | 11 |
| 20 | 707-71-91270 | Hoofdstuk | 1 |
| 21 | 707-76-70240 | Bussing | 1 |
| 22 | 07145-00070 | Seal, Dust? | 2 |
| 23 | 707-71-60870 | Plunger | 1 |
| 24 | 707-36-11661 | Pistonen | 1 |
| 25 | 707-44-11280 | Het is de bedoeling dat de Commissie de volgende informatie verstrekt: | 1 |
| 26 | 707-39-11510 | Het is niet toegestaan dat de vergunning wordt verleend aan een andere partij. | 2 |
| 27 | 707-44-11920 | De ring | 2 |
| 28 | 01310-01216 | Schroef, nylon. | 1 |
| 29 | 07000-15070 | O-RING (KIT) | 1 |
| 30 | 707-35-90360 | RING, BACK-UP (KIT) | 2 |
| 30A | 707-83-13010 | Valve | 1 |
| 30B | 07750-01628 | Lente | 1 |
| 30C | 707-87-14070 | Steek | 1 |
| 30D | 07002-12034 | O-ring, voor zonder remassistent | 1 |
| 31 | 203-63-65171 | Buis | 1 |
| 32 | 707-87-13570 | Ellebogen | 1 |
| 33 | 07000-13025 | O-RING, (zie figuur H0311-01A0-30). | 2 |
| 34 | 01010-50850 | BOLT (KIT) | 4 |
| 35 | 01010-50855 | BOLT, ((10M) | 4 |
| 36 | 01643-50823 | Wasmachine, (voor verzending) | 8 |
| 37 | 707-88-95360 | BAND (PAINT (((2)) | 1 |
| 38 | 707-88-95510 | BRACKET (VERFLEEK(2) | 1 |
| 39 | 01010-51035 | Bolt, voor snelle schakeling. | 2 |
| 40 | 01643-51032 | WASCHER, (ZONNIG noodstuur) | 2 |
| 41 | 07283-22236 | U-bolt, buisklem | 1 |
| 42 | 01599-01011 | NUT, ((met onder de spiegel) | 2 |
| 43 | 01643-31032 | Wasmachine, (met autosturing) | 2 |
| - Ik heb het niet. | Ik heb het niet gedaan. Ik heb het niet gedaan. | ||
| K | 707-99-44230 | Service-kit, ARM-cilinder | 1 |
| K | 707-99-44220 | Dienstenkit | 1 |
| Specifiek item | Gegevens |
|---|---|
| Boringsdiameter | 108 mm |
| Stempel van het voertuig | 72 mm |
| Werkslag | 1160 mm |
| Nominale werkdruk | 31.4MPa |
| Fabriekstestdruk | 47.1MPa (1,5 maal de nominale werkdruk) |
| Materiaal van de loop | met een breedte van niet meer dan 50 mm |
| Pistonstaaf | 40CrMo warmtebehandeld staal, 28~32μm harde chroomplatering, HRC68 ¢ 72, uitstekende slijtvastheid en anti-deformatie prestaties |
| overeenkomstige zegelpakket PN | 203-63-02722K |
| Werktemperatuur | -25°C ~ +85°C |
| Structuur kenmerk | Dubbele oordopjes met uitgedroogde koperen slijtbuizen, ingebouwde interne buffer om de eindinslag en het geluid te verminderen |
3Voordelen van het product
- 100% OEM Exact Fitment
Alle afmetingen van de montage, de afstand tussen de lugs en de oliepoortposities komen volledig overeen met de originele PN 203-63-02722-cilinder.Perfecte verbinding met armverbindingen en hydraulische slangen voor een stabiele continue werking bij middelmatige belasting op compacte bouwplaatsen. - Geoptimaliseerde versterkte structuur voor nulstaartmachine
Verdikte cilinderbuis en aansluitingskoppen zijn ontworpen voor frequente werking op een smalle locatie en weerstaan periodieke dynamische belastingen en kleine botsingen om de levensduur effectief te verlengen. - Meervoudige strenge pre-leveringscontrole
Elke afgewerkte cilinder wordt getest met een volle slag en met een luchtdichte lekdetectie onder hoge druk, waardoor verborgen risico's op interne en externe olieleckages volledig worden uitgesloten. - Opmerkelijke kostenprestaties
Biedt dezelfde stabiliteit en levensduur als originele Komatsu OEM-onderdelen, waardoor de terugkerende inkoopkosten voor reparatiewerkplaatsen en uitrustingverhuurparken worden verlaagd. - Flexible wereldwijde logistieke ondersteuning
In-stock items worden binnen 3 werkdagen verzonden. Luchtvracht voor dringende bestellingen; zeevracht voor goedkope bulk groothandelszendingen naar Afrika, Zuidoost-Azië en het Midden-Oosten.
4Brief van leverancier
Onze fabriek heeft meer dan 10 jaar professionele ervaring in R & D en productie van hydraulische cilinders voor Komatsu PC US serie korte staart graafmachines, met inbegrip van PC128US-1.arm- en emmercilinderassemblages met een volwassen productievaartuig en een strenge kwaliteitscontrole van het gehele procesOnze aftermarket hydraulische cilinders worden het hele jaar door wereldwijd geëxporteerd, en winnen consequent vertrouwen en positieve feedback van wereldwijde leveranciers van onderdelen.
5. Veelgestelde vragen
V1: Kan deze armcilinder passen in Komatsu PC128US-2 of PC138US machines?
A: Nee. Elk model van de nulstaartgraafmachine van Komatsu gebruikt exclusieve onderdelennummers en unieke structurele afmetingen zonder uitwisselbaarheid.
V2: Is de standaardverpakking voorzien van een bijbehorende verzegelingsreparatie-kit?
A: De pakketten zijn niet inbegrepen in de standaardlevering. U kunt de speciale pakketten apart kopen en wij bieden u een gunstige prijs.

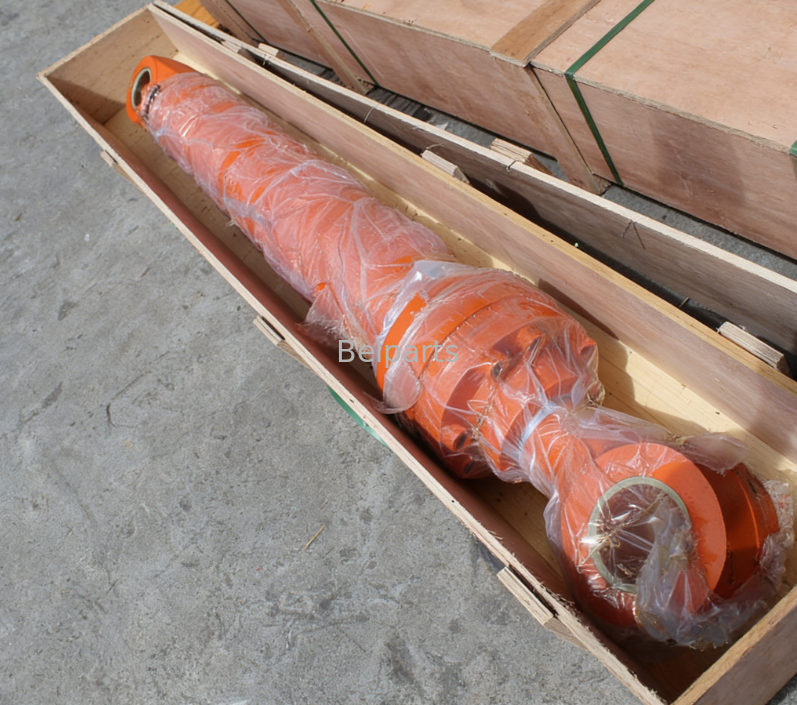

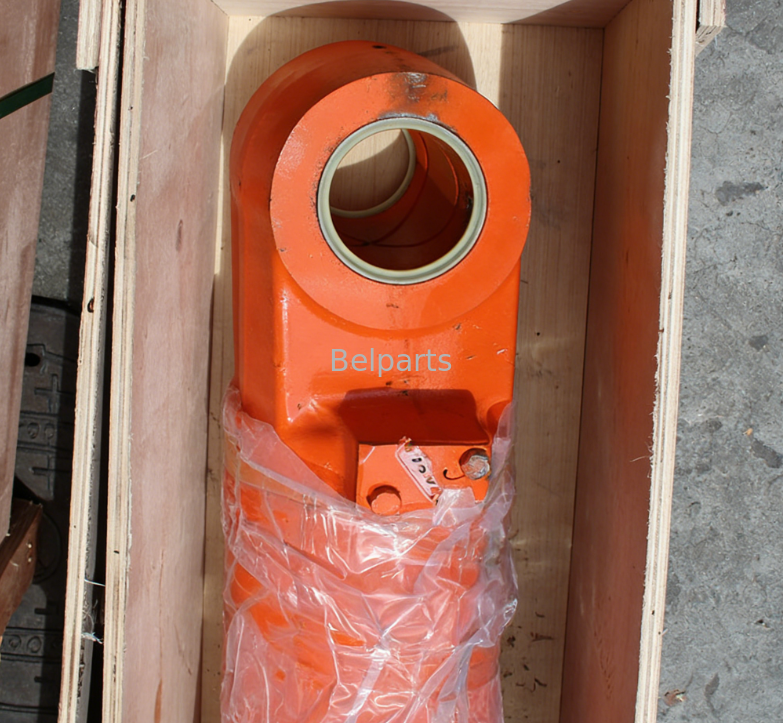

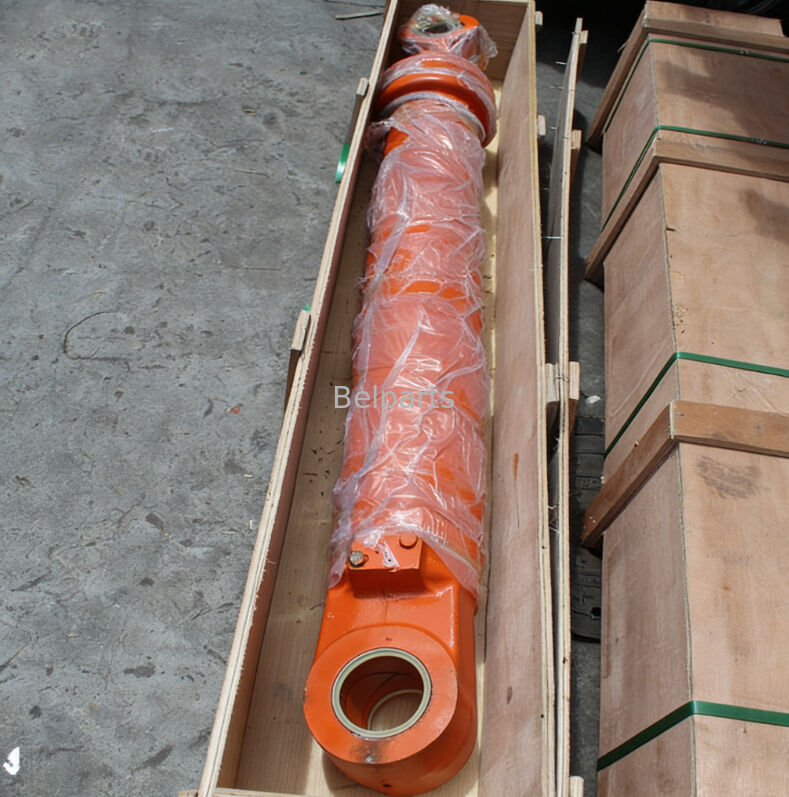

V3: Hoe wordt de cilinder verpakt voor langeafstandsvervoer over zee?
A: anti-roest olie in de binnenkant van de cilinder, gelijkmatig met anti-roestvet bekleed op het oppervlak van de zuigerstaaf.Verpakken met waterdichte PE-folie en verpakt in versterkte exportplywoodkasten om botsing te voorkomen, schrammen en vochtbeschadiging tijdens het zeetransit.
V4: Bestaan er op verschillende niveaus volume kortingen voor volle cilinders (boom + arm + emmer)?
A: Ja. Volledige bestellingen van werkende toestellen voor cilinders maken gebruik van afgaande volume kortingen.
V5: Welke naverkoopservice als er binnen de garantieperiode van 12 maanden olielekkage optreedt?
A: Gelieve duidelijke foto's van de lekpositie en het serienummer van de graafmachine te verstrekken.
