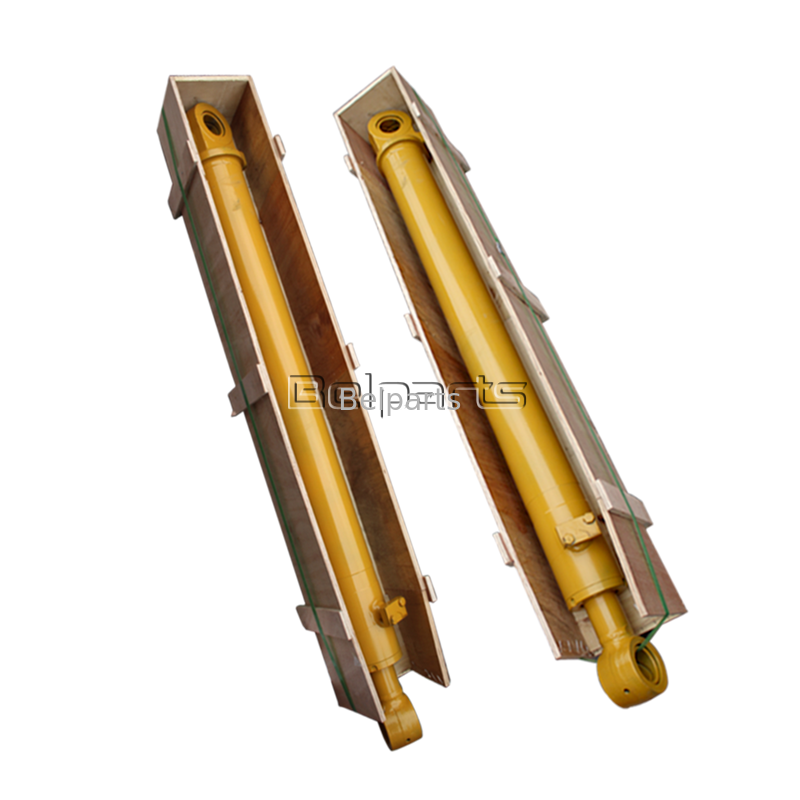

Komatsu PC300HD-7L Stick Hydraulische cilinder.
1.Inleiding van het product
Deze versterkte dipperarm hydraulische cilinder is een uitwisselbare aftermarket reserve die exclusief is ontworpen voor Komatsu PC300HD-7L zware sloop- en rotshandelgraafmachine.In tegenstelling tot standaard PC300-7 algemene gravercilinders, deze eenheid is geüpgraded om te gaan met de hoge intensiteit sloop, het breken van rots, het sorteren van schroot en robuuste steengroeve operaties.veelvuldig voorraden door sloopreparatiewerkplaatsen, verhuurparken van zware apparatuur en overzeese leveranciers van onderdelen, met de nadruk op Komatsu HD versterkte zware machines van de serie 7.
Alle productieprocedures volgen strikt de originele technische tekeningen van Komatsu, op maat gemaakt voor HD zware versies.de binnendiameter van de bus en de hoek van de hydraulische poort komen volledig overeen met onderdeelnummer 707-01-0A450- rechtstreekse aansluiting zonder aanpassing van het snijden, slijpen of lassen,Dit vermindert de onderhoudskosten en voorkomt lange downtime als gevolg van het stilstaan van apparatuur op sloop- en mijnbouwterreinen..
Basisproductinformatieblad
| Artikel 1 |
Gedetailleerde specificatie |
| Volledige productnaam |
Volledige Dipper Arm (Stick) Hydraulische cilinderassemblage |
| Toepasselijke graafmachine |
Komatsu PC300HD-7L zware versterkte graafmachine |
| Referentienummer van de OEM |
707-01-0A450 |
| Productklasse |
Versterkte hydraulische cilinder voor de afbouw en mijnbouw |
| Kwaliteitsgarantie |
12 maanden volledige garantie voor alle fabrieksdefecten |
| Minimale bestelhoeveelheid |
1 eenheid, voldoende voorraad voor snelle levering |
| QC-norm |
ISO9001 traceerbare productie van het gehele proces; 100% hoge drukdichtheidstest en langdurige slagvermoeidheidstest vóór verzending |
2.Kerntechnische parameters
| # |
Deel nr. |
Beschrijving |
Qty |
| G-1 |
(707-01-XZ980) |
CYLINDER GROEP, (eindlaag) |
1 |
| G-1 |
(707-01-XZ980) |
CYLINDER GROEP, (eindlaag) |
1 |
|
- Ik heb het niet. |
Ik heb het niet gedaan. Ik heb het niet gedaan. |
|
| 1 |
707-01-0A450 |
Armcilinder ASS'Y |
1 |
| 1 |
707-13-16710 |
Cylinder |
1 |
| 2 |
707-76-10310 |
Bussing |
2 |
| 3 |
07145-00100 |
SEAL, DUST (KIT) |
2 |
| 4 |
707-58-11360 |
Stang |
1 |
| 5 |
707-76-10310 |
Bussing |
2 |
| 6 |
07145-00100 |
SEAL, DUST (KIT) |
2 |
| 7 |
707-71-32800 |
KOLLER |
1 |
| 8 |
707-35-91640 |
RING, BACK-UP (KIT) |
2 |
| 9 |
07000-15150 |
O-ring, cilinderkop |
1 |
| 10 |
707-71-61130 |
Plunger |
1 |
| 11 |
707-71-70290 |
Plunger |
1 |
| 12 |
04260-00635 |
De test wordt uitgevoerd op de volgende wijze: |
12 |
| 13 |
707-71-91270 |
Hoofdstuk |
1 |
| 14 |
07020-00000 |
FIT, GREASE - OPER HINGE PIN |
1 |
| 15 |
707-27-16920 |
Kop, cilinder. |
1 |
| 16 |
198-63-94170 |
SEAL, DUST (KIT) |
1 |
| 17 |
07179-13126 |
RING, SNAP |
1 |
| 18 |
707-52-90850 |
Bussing |
1 |
| 19 |
707-51-11030 |
Verpakking, ROD (Kit) |
1 |
| 20 |
707-51-11640 |
Ring, buffer (KIT) |
1 |
| 21 |
707-35-91640 |
RING, BACK-UP (KIT) |
1 |
| 22 |
07000-15150 |
O-ring, cilinderkop |
1 |
| 23 |
01010-82085 |
BOLT (KIT) |
12 |
| 24 |
707-88-75310 |
wasmachine |
12 |
| 25 |
707-36-16580 |
Pistonen |
1 |
| 26 |
01310-01216 |
Schroef, nylon. |
1 |
| 27 |
707-44-16180 |
RING,PISTON (D60PL) |
1 |
| 28 |
707-39-16120 |
RING, WEAR (KIT) |
2 |
| 29 |
707-44-16910 |
De ring |
2 |
| 30 |
07001-05100 |
RING, BACK-UP (KIT) |
2 |
| 31 |
07000-15100 |
O-RING (KIT) |
1 |
| 31A |
707-83-13010 |
Valve |
1 |
| 31B |
07750-01628 |
Lente |
1 |
| 31C |
707-87-14070 |
Steek |
1 |
| 31D |
07002-12034 |
O-ring, voor zonder remassistent |
1 |
| 32 |
707-86-11600 |
Buis |
1 |
| 33 |
707-86-11610 |
Bloc |
1 |
| 34 |
01435-01055 |
BOLT, MOUNT DROYER TO BRACKET AND FRAME |
4 |
| 35 |
01435-01095 |
BOLT, (voor verzending) |
4 |
| 36 |
07000-13035 |
O-ring, inlaat- en uitlaatpoorten van de bovenste koeler |
2 |
| 37 |
707-88-22740 |
Klampen |
1 |
| 38 |
707-88-21380 |
BAND |
1 |
| 39 |
207-63-64190 |
Klampen |
1 |
| 40 |
707-88-21390 |
BAND |
1 |
| 41 |
01435-01235 |
BOLT, R.H. (Voor extra luchtcompressor) |
4 |
| 42 |
07283-23442 |
Clip, ((onder de spiegel) |
2 |
| 43 |
01643-31032 |
Wasmachine, (met autosturing) |
4 |
| 44 |
01599-01011 |
NUT, ((met onder de spiegel) |
4 |
| 45 |
707-88-33040 |
Kap, mouw (voor vervoer) |
3 |
| 46 |
07371-31049 |
Flangen, gespleten - afscheidingsklep |
6 |
| 47 |
07372-21035 |
BOLT, SPLIT FLANGE - TORQUE CONVERTER END |
12 |
| 48 |
01643-51032 |
WASCHER, (ZONNIG noodstuur) |
12 |
|
- Ik heb het niet. |
Ik heb het niet gedaan. Ik heb het niet gedaan. |
|
| K |
707-99-67090 |
Dienstenkit |
1 |
| Technische index |
Standaardwaarde |
| Inwendige boor van cilinderbuis |
138 mm |
| Hardchroomgeplatte zuigerstangdiameter |
90 mm |
| Effectieve werkstreken |
1460 mm |
| Nominale werkdruk van het systeem |
31.4 MPa |
| Fabriekshydraulische testdruk |
47.1 MPa (1,5 keer de nominale druk voor uitgebreide interne en externe lekkage-inspectie) |
| Ruimte van de cilinderbuis |
Superhoge treksterkte naadloos legerd staal met diepgepreciseerde innerlijke slijpwerk, slijtvast binnenwand geschikt voor continue hydraulische circulatie met hoge belasting onder sloopwerkomstandigheden |
| Oppervlaktebehandeling van zuigerstangen |
40CrMo getemperd en getemperd basismateriaal, 3035 μm dikke dichte harde chroomcoating, oppervlakhardheid HRC6872,sterke krabbel- en buigwerendheid tegen frequente botsingen van gebroken beton en harde rots |
| Bijbehorende speciale zegelpakket PN |
707-01-0A450-KIT |
| Toepasselijke werktemperatuur |
-25°C ~ +85°C |
| Structurele kenmerk |
extra dikke geïntegreerde armverbindingsbuizen met overgrote zelfglijende koperlegeringsbuizen;een dubbele ingebouwde bufferstructuur om sterke onmiddellijke schokken te absorberen die ontstaan tijdens frequente armstrekking en terugtrekking bij sloopoperaties |
Unieke verkoopvoordelen van het product
-
Exclusieve afmetingsmatching voor Komatsu PC300HD-7L Heavy Demolition Version
707-01-0A450 is een speciaal onderdeelnummer alleen voor PC300HD-7L versterkte zware graafmachine, onverenigbaar met gewone PC300-7 standaardmodellen.Alle aansluiting groottes volledig repliceren originele Komatsu HD serie OEM componenten, perfect aansluiten fabriek arm verbindingen en hydraulische leidingen.Het voorkomt effectief afwijkingen van de montage die leiden tot vroegtijdige slijtage van de afdichting en olielekkages veroorzaakt door gedwongen installatie op zware versterkte frames.
-
Speciale versterking voor sloopwerkzaamheden en het breken van rotsen onder zware arbeidsomstandigheden
Gewone bouwcylinders kunnen niet bestand zijn tegen langdurige, frequente botsingen van betonnen fragmenten en harde rotsen.Terwijl dit model dikke cilindervat en gegoten lug platen gericht op HD zware machine operationele scenario'sDe geüpgraded anti-impact structuur verlengt de levensduur van het voertuig aanzienlijk, waardoor de frequentie van frequente vervangingen voor sloopondernemers effectief wordt verminderd.
-
Dubbele onafhankelijke fabriekstests om verborgen kwaliteitsrisico's weg te nemen
Elke afgewerkte cilinder ondergaat twee strenge offline tests voordat hij de fabriek verlaat.Volstrekt wisselende vermoeidheidstest simuleert de hele dag doorlopend sloopwerk om de algemene structurele stijfheid te verifiëren; langdurige inspectie van de hoogdrukdichtheid controleert volledig alle interne en externe lekpunten.Alle niet-gekwalificeerde producten worden vóór opslag verwijderd om plotselinge werkonderbrekingen voor sloop- en mijnbouwklanten te voorkomen.
-
Hoge kostenprestaties voor eigenaars van vloot van zware apparatuur
De oorspronkelijke OEM-onderdelen voor de niet meer geproduceerde PC300HD-7L zijn duur en vaak niet op voorraad.Deze aftermarket stokcilinder bereikt dezelfde structurele sterkte en stabiele werking als originele onderdelen tegen een veel competitievere prijs, waardoor de herhaalde onderhoudskosten op lange termijn aanzienlijk worden verlaagd voor reparatiewerkplaatsen en grote sloopverhuurbedrijven die zijn uitgerust met partijen van zware graafmachines van de HD-serie.
-
Diversificeerde logistieke oplossingen voor verschillende leveringsvraagstukken
Alle voorraadproducten kunnen binnen 3 werkdagen na bevestiging van betaling worden verzonden.de geconsolideerde bulk zeevracht en het transport van volledige FCL-containers bieden kosteneffectieve groothandelsplannen voor distributeurs van machines in Afrika, Zuidoost-Azië, het Midden-Oosten en Latijns-Amerikaanse mijnbouw- en sloopmarkten.
Inleiding tot de kracht van de fabrieksproductie
Onze fabriek heeft meer dan 10 jaar professionele R & D en massaproductie ervaring in hydraulische cilinders voor Komatsu 7-serie zware versterkte HD graafmachines,voor het exclusieve model PC300HD-7LWe bezitten volledige ondersteunende productielijnen waaronder zwaar precisie smeden, diep innerlijk slijpen, integrale warmtebehandeling en automatische dikke chroomplatering.met professionele simulatietesten voor zware schokken uitgerust om reële sloop- en steengroeve omgevingen te herstellen en de schokbestendigheid van het product voortdurend te optimaliserenOnze zware hydraulische cilinderreeks wordt het hele jaar door wereldwijd geëxporteerd.het winnen van een stabiel langetermijnvertrouwen in samenwerking en consistente gunstige beoordelingen van wereldwijde distributeurs van onderdelen voor zware machines, die vertrouwen op exclusieve matching van HD-zware modellen en stabiele uniforme kwaliteit.
Regelmatige vragenlijsten van klanten
V1: Kan deze stokcilinder passen in standaard PC300-7 of PC350HD-7L graafmachines?
De standaard- en HD-versterkte versies van de Komatsu-graafmachines hebben onafhankelijke onderdelennummers en unieke legdimensies zonder uitwisselbaarheid.Bevestig uw volledige machine model voordat u bestellingen plaatst.
V2: Bevat het standaardpakket de bijbehorende verzegelingsreparatie-kit?
A: De standaardverpakking bevat alleen de complete staafcilinderassemblage.En we kunnen een voorkeur gebundeld offerte als klanten bestellen de cilinder en afdichting kit samen.

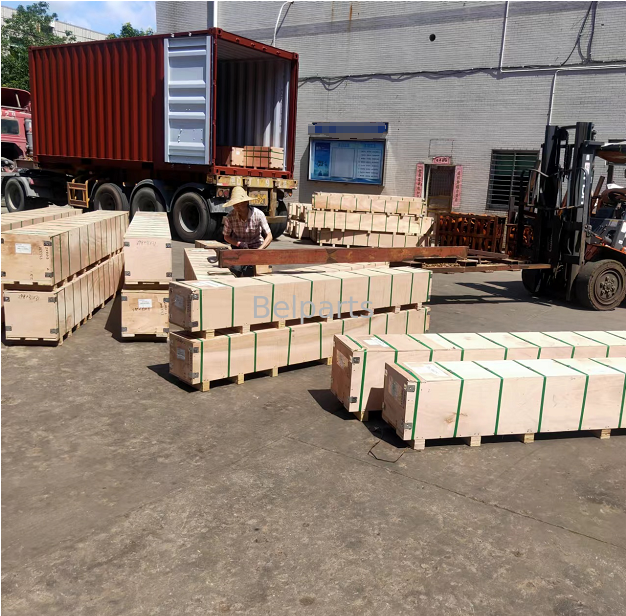

V3: Welke antiroest- en antibotsingsbeschermingsmaatregelen worden voor langeafstandsvervoer over zee genomen?
A: Roestvrije hydraulische olie wordt volledig in de voor- en achtercilinderkamers geïnjecteerd om interne corrosie te voorkomen; op het gehele blootgestelde zuigerstaafoppervlak wordt gelijkmatig dik roestvrije vet gecoat.De gehele cilinderassemblage is ingepakt met een veellagige zware waterdichte PE-film en is bevestigd in versterkte dikke export kratten van multiplex om schrammen te voorkomen, impactvervorming en vochterosie tijdens lang transito over zee.
Vraag 4: Zijn er niveau-volume kortingen van toepassing bij de aankoop van een volle boom + arm + emmer cilinder set voor PC300HD-7L?
A: Ja, bestellingen van complete voorwerkingscylinder sets genieten van progressieve kortingen bij groothandel.Consolideerde full container zeevaart wordt ook ondersteund om de totale internationale logistieke kosten voor grote batchorders te verlagen.
V5: Welke technische ondersteuning na verkoop kan ik krijgen als er binnen de garantieperiode van 12 maanden een olielekkage optreedt?
A: Gelieve duidelijke foto's van de locatie van het lek en het serienummer van de graafmachine ter verificatie te verstrekken. We will arrange free replacement sealing accessories and detailed step-by-step remote maintenance operation guidance in a timely manner to solve leakage faults rapidly without delaying demolition and mining construction progress.
