SK210LC-8 SK210-8 Hydraulische Boomcilinder voor Kobelco Graafmachine Onderdelen YN01V00151F1 Aftermarket Hoge kwaliteit
SK210LC-8 hydraulische giekcilinder
,Kobelcograafwerktuig Spare Parts
,Naverkoop van hydraulische cilinders
Deze hydraulische giekcilinder voor zwaar gebruik is een volledig uitwisselbaar aftermarket-onderdeel dat exclusief is vervaardigd voor de Kobelco SK210-8 standaardchassisgraafmachine en de SK210LC-8 middelzware graafmachine met lange rupsbanden. Als de belangrijkste lastdragende hefactuator van frontwerktuigen levert hij een stabiel hoog koppelvermogen voor het heffen, neerlaten en vasthouden van de last. Dit wordt veel gebruikt bij gemeentelijke wegenrenovatie, het uitgraven van funderingen van woningen, de aanleg van ondergrondse snelwegen en het laden van kleine tot middelgrote steengroeven. Het is een belangrijk reserveonderdeel geworden voor professionele reparatiewerkplaatsen voor graafmachines, middelgrote verhuurbedrijven en grensoverschrijdende onderdelengroothandels die zich richten op klassieke Kobelco 8-serie middelgrote graafmachines.
Alle productieprocedures volgen strikt de originele Kobelco OEM technische tekeningen en precisiemontagetoleranties. De steek van de montagelippen, de binnendiameter van het pengat, de afmetingen van de slijtvaste koperen bus en de lay-out van de hydraulische oliepoort komen volledig overeen met het exclusieve OEM-onderdeelnummer YN01V00151F1. Directe montage met bouten zonder enige aanpassingen ter plaatse door slijpen, slijpen of lassen, waardoor de arbeidskosten voor onderhoud effectief worden verlaagd en enorme verliezen door stilstand in de constructie worden vermeden als gevolg van plotselinge defecten aan de giekcilinder.
| Item | Gedetailleerde specificatie |
|---|---|
| Volledige naam | Volledige giekhydraulische cilinderconstructie |
| Toepasselijke apparatuur | Kobelco SK210-8 graafmachine met standaard rupsbanden, SK210LC-8 middelzware graafmachine met lange rupsbanden |
| OEM-onderdeelnummer | YN01V00151F1 |
| Productkwaliteit | Versterkte aftermarket-hydraulische cilinder voor gemeentelijke bouw- en lichte steengroevewerkzaamheden |
| Kwaliteitsgarantie | 12 maanden volledige garantie voor alle fabrieksfabricagefouten |
| MOQ | 1 stuk, voldoende spotvoorraad voor onmiddellijke verzending |
| QC-standaard | ISO9001 volledige traceerbare productie; 100% luchtdichte lektest onder hoge druk + cyclische vermoeidheidstest bij zware belasting vóór levering |
| # | Onderdeelnr. | Beschrijving | Aantal |
|---|---|---|---|
| D11 | B16T0442D77 | SHIM, 87 mm binnendiameter x 140 mm buitendiameter x 0,9 mm dikte; Binnendiameter 87 x buitendiameter 140 x dikte 0,9 mm | 1 |
| C6 | B16T0442D14 | SHIM, 160 mm buitendiameter x 92 mm binnendiameter x 1,6 mm dikte; ID 92 x OD 160 x dikte 1,6 mm | 1 |
| E6 | B16T0442D62 | SHIM, 87 mm binnendiameter x 140 mm buitendiameter x 1,6 mm dikte; ID 87 x OD 140 x dikte 1,6 mm | 1 |
| D6 | YN02B01417D1 | SHIM, 87 mm binnendiameter x 140 mm buitendiameter x 2 mm dikte; ID 87 x OD 140 x dikte 2,0 mm | 6 |
| D7 | YN02B01109D1 | SHIM, 87 mm binnendiameter x 120 mm buitendiameter x 0,5 mm dikte; ID 87 x OD 120 x dikte 0,5 mm | 1 |
| C7 | B16T0442D15 | SHIM, 160 mm buitendiameter x 92 mm binnendiameter x 2,3 mm dikte; Binnendiameter 92 x buitendiameter 160 x dikte 2,3 mm | 1 |
| A7 | ZG91S02000 | SMEERNIPPEL, 1/8" NPT x 1/8" NPT; 1/8" PT -- Recht | 6 |
| E7 | YN02B01417D1 | SHIM, 87 mm binnendiameter x 140 mm buitendiameter x 2 mm dikte; ID 87 x OD 140 x dikte 2,0 mm | 2 |
| C8 | YN02B01414D1 | SHIM, 92 mm binnendiameter x 160 mm buitendiameter x 2 mm dikte; Binnendiameter 92 x buitendiameter 160 x dikte 2,0 mm | 2 |
| D8 | YN02B01109D2 | SHIM, 87 mm binnendiameter x 120 mm buitendiameter x 0,9 mm dikte; ID 87 x OD 120 x dikte 0,9 mm | 1 |
| D9 | YN02B01109D4 | SHIM, 87 mm binnendiameter x 120 mm buitendiameter x 1,6 mm dikte; ID 87 x OD 120 x dikte 1,6 mm | 1 |
| D10 | B16T0442D78 | SHIM, 87 mm binnendiameter x 140 mm buitendiameter x 0,5 mm dikte; ID 87 x OD 140 x dikte 0,5 mm | 1 |
| A6 | ZH32Z04000 | ELLEBOOG; 90° -- (1/4" PT - 1/4" PT), (incl. O-ring ZD12P01100) | 2 |
| D12 | B16T0442D62 | SHIM, 87 mm binnendiameter x 140 mm buitendiameter x 1,6 mm dikte; ID 87 x OD 140 x dikte 1,6 mm | 1 |
| . | YN02B00367F1 | CILINDER INSTAL | 1 |
| . | YN02B00362F1 | Groep (Zie afb. nr. 450) | 1 |
| . | YN02B00364F1 | CILINDER INSTAL | 1 |
| . | YN02B00405F1 | BOOM; CILINDER INSTAL | 1 |
| . | JN02B00407F1 | CILINDER INSTAL | 1 |
| . | YN02B00363F1 | BOOM INSTAL | 1 |
| . | JN02B00408F1 | BOOM ASSY, SCHOFFEL | 1 |
| . | YN01V00175F1R | REMAN-HYD-CILINDER; SK210LC-8 ASN YQ09U3301 TIER 3 (NA) (12/06-) | 1 |
| . | YN01V00175F1C | CORE-HYD-CILINDER; Retournummer | 1 |
| E3 | ZN18C16013 | MOER; M16x2,0mm | 2 |
| B1 | JN02B00409F1 | Schoffel (Zie afb. nr. 455) | 1 |
| D1 | YN02B01720P1 | SPELD, 85 mm buitendiameter x 258 mm L; PIN | 2 |
| A1 | 2444R1117D080 | FLEXIBELE SLANG, 6,40 mm binnendiameter x 780 mm L | 1 |
| C1 | YN02B01719P1 | PEN, 90 mm buitendiameter x 876 mm L | 1 |
| E1 | YN02B01722P1 | PEN, 85 mm buitendiameter x 277 mm L | 1 |
| E2 | HS18C16150G2 | SCHROEF; M16x2,0x150mm | 1 |
| A2 | 2444R1117D084 | SLANG, 6,40 mm binnendiameter x 840 mm L | 1 |
| C2 | HS18C20175G2 | BOUT, Zeskant, M20 x 175 mm, Cl 10,9; M20x2,5x175mm | 1 |
| D2 | YN02B01721P1 | PEN, 85 mm buitendiameter x 776 mm L | 1 |
| B2 | 2445R138D8 | AFDICHTING, 90 mm binnendiameter x 105 mm buitendiameter x 4 mm dikte; Stof -- ID 90 x OD 105 x dikte 4 mm | 2 |
| A3 | 2444R1117D250 | SLANG, 6,40 mm binnendiameter x 2500 mm L | 1 |
| C3 | ZN18C20016 | MOER; M20x2,5mm | 2 |
| D3 | HS18C16150G2 | SCHROEF; M16x2,0x150mm | 4 |
| A4 | 2444R1117D260 | SLANG, 6,4 mm binnendiameter x 2600 mm L | 1 |
| E4 | B16T0442D78 | SHIM, 87 mm binnendiameter x 140 mm buitendiameter x 0,5 mm dikte; ID 87 x OD 140 x dikte 0,5 mm | 1 |
| D4 | YN02B01108P1 | BAAS | 2 |
| C4 | B16T0442D53 | SHIM, 92 mm binnendiameter x 160 mm buitendiameter x 0,5 mm dikte; ID 92 x OD 160 x dikte 0,5 mm | 1 |
| D5 | ZN18C16013 | MOER; M16x2,0mm | 8 |
| E5 | B16T0442D77 | SHIM, 87 mm binnendiameter x 140 mm buitendiameter x 0,9 mm dikte; Binnendiameter 87 x buitendiameter 140 x dikte 0,9 mm | 1 |
| C5 | B16T0442D40 | SHIM, 92 mm binnendiameter x 160 mm buitendiameter x 0,9 mm dikte; ID 92 x OD 160 x dikte 0,9 mm | 1 |
| 01 | YN01V00151F1 | CILINDER; ASSY, BOOM | 2 |
| 02 | YN01V00175F1 | CILINDER, dubbelwerkend, 95 mm stang, 1558 mm slag; ASSY, ARM | 1 |
| Technische index | Standaardparameter |
|---|---|
| Cilinderbuis binnenboring | 126 mm |
| Hardverchroomde diameter van de zuigerstang | 80 mm |
| Effectieve werkslag | 1350 mm |
| Nominale systeemwerkdruk | 31,4 MPa |
| Fabrieks hydraulische testdruk | 47,1 MPa (1,5 keer de nominale druk voor volledige interne en externe lekkage-inspectie) |
| Cilinderbuisgrondstof | Naadloos gelegeerd staal met hoge treksterkte met diep nauwkeurig slijpen aan de binnenkant, ultragladde binnenwand met lage wrijving, bestand tegen langdurige slijtage door middelzware hydraulische vloeistoffen tijdens frequente bouwcycli |
| Oppervlaktebehandeling van de zuigerstang | 40CrMo geharde en getemperde basislegering, 28–32μm dichte hardchroomcoating, oppervlaktehardheid HRC68–72, uitstekende antikras- en antibuigprestaties tegen grind, betonbrokken en steeninslagen op bouwplaatsen |
| Bijpassende afdichtingsset PN | YN01V00151F1-KIT |
| Bedrijfstemperatuurbereik | -25℃ ~ +85℃ |
| Structureel kenmerk | Verbrede, verdikte giekmontagenokken uitgerust met extra grote zelfsmerende slijtbussen van koperlegering; tweetraps ingebouwd buffersysteem om hevige, onmiddellijke schokken te absorberen tijdens het herhaaldelijk heffen en neerlaten van de giek onder zware lasten |
- Dubbel chassis universeel geschikt voor SK210-8 en SK210LC-8 klassieke modellenDeze giekcilinderconstructie past perfect op zowel standaard als SK210-8 graafmachines met een lang frame, zonder dat de afmetingen afwijken. Alle verbindende geometrische afmetingen repliceren volledig originele Kobelco 8-serie OEM-componenten, naadloos passend bij fabrieksboomverbindingen en originele hydraulische pijpleidingen. Het elimineert volledig de problemen bij de assemblage die voortijdige veroudering van de afdichtingen en voortdurende olielekkage veroorzaken als gevolg van geforceerde installatie op verouderde, versterkte machineframes.
- 8-serie op maat versterkte anti-impactstructuur voor zwaar grondverzetAnders dan goedkope universele hydraulische cilinders met dunne wand, optimaliseert dit model de wanddikte van de cilindercilinder en gegoten nokken volgens de hoogfrequente middelzware werkkarakteristieken van de SK210-8-serie. Het is bestand tegen langdurige wisselende zware belastingen en onbedoelde botsingen met harde rotsen, met een veel langere levensduur dan gewone niet-versterkte aftermarket-alternatieven die niet geschikt zijn voor steengroeven en zware graafwerkzaamheden.
- Twee onafhankelijke offline inspecties vóór levering elimineren de risico's van verborgen defectenElke voltooide giekcilinder ondergaat twee afzonderlijke strenge offline testprocessen voordat hij de fabriek verlaat. De heen en weer gaande vermoeidheidstest met volledige slag simuleert maandenlang non-stop gemeentelijk grondverzet om de integrale structurele stijfheid te verifiëren; langdurige hogedrukinspectie van de lekdichtheid scant uitgebreid alle interne en externe lekkage-dode hoeken. Alle niet-gekwalificeerde producten worden vóór opslag volledig gescreend om onverwachte verliezen bij stillegging van de bouw voor eindgebruikers te voorkomen.
- Hoge kostenprestaties voor SK210-8 wagenparkbeheerdersOriginele OEM-reserveonderdelen voor de stopgezette klassieke SK210-8-serie hebben hoge prijzen en lange leveringstijden. Deze aftermarket-giekcilinder bereikt een gelijkwaardige structurele sterkte, stabiele werking en trillingsarme werking en onderhoudscyclus als authentieke Kobelco-fabrieksonderdelen tegen een concurrerende eenheidsprijs, waardoor de terugkerende onderhoudskosten op de lange termijn aanzienlijk worden verlaagd voor onafhankelijke reparatiewerkplaatsen en middelgrote verhuurbedrijven met batches SK210-8 graafmachines.
- Flexibele wereldwijde logistieke oplossingen voor wereldwijde klantenAlle goederen die op voorraad zijn, kunnen binnen 3 werkdagen na bevestiging van de betaling worden verzonden. Luchtvracht ondersteunt noodorders voor plotselinge machinestoringen op afgelegen bouwlocaties in de buitenwijken; Geconsolideerde bulk zeevracht en volledig FCL-containervervoer bieden kosteneffectieve groothandelsverzendingsplannen voor machinedistributeurs die de bouwmarkten in Afrika, Zuidoost-Azië, het Midden-Oosten en Latijns-Amerika bestrijken.
Onze fabriek heeft meer dan tien jaar professionele R&D- en massaproductie-ervaring op het gebied van hydraulische cilinders voor klassieke Kobelco 8-serie middelgrote graafmachines, met SK210-8 en SK210LC-8 als volwassen kernproductielijnen. Wij bezitten volledig geïntegreerde productielijnen, inclusief zwaar precisiesmeedwerk, diep honen aan de binnenkant, integrale warmtebehandeling en automatisch verchromen, uitgerust met professionele simulatietestbanken voor middelzware belasting om echte gemeentelijke en steengroeve-werkomgevingen te herstellen en de anti-schokduurzaamheid van producten voortdurend te optimaliseren. Onze hoogwaardige aftermarket-productlijn voor hydraulische cilinders wordt het hele jaar door geëxporteerd en wint stabiel langdurig coöperatief vertrouwen en consistent gunstige beoordelingen van wereldwijde distributeurs van reserveonderdelen voor middelgrote machines, vertrouwend op nauwkeurige klassieke 8-serie modelmatching en stabiele uniforme kwaliteit.
Vraag 1:Past deze giekcilinder op Kobelco SK210-9 of SK240LC-8 graafmachines?
A:Installatie tussen modellen wordt niet ondersteund. Verschillende generaties en modellen Kobelco-graafmachines maken gebruik van exclusieve, niet-uitwisselbare OEM-onderdeelnummers en unieke nokmontagegeometrieën. Bevestig uw volledige machinemodel voordat u bestellingen plaatst.
Vraag 2:Bevat het standaardpakket een bijpassende afdichtingsreparatieset?
A:Het standaardpakket bevat uitsluitend de volledige giekcilinderconstructie. De speciale YN01V00151F1-KIT-afdichtingsset moet afzonderlijk worden aangeschaft, en we bieden een preferentiële bundelprijs als u de cilinder en de afdichtingsset samen bestelt.
Vraag 3:Welke antiroest- en antibotsingsbescherming voor zeetransport?

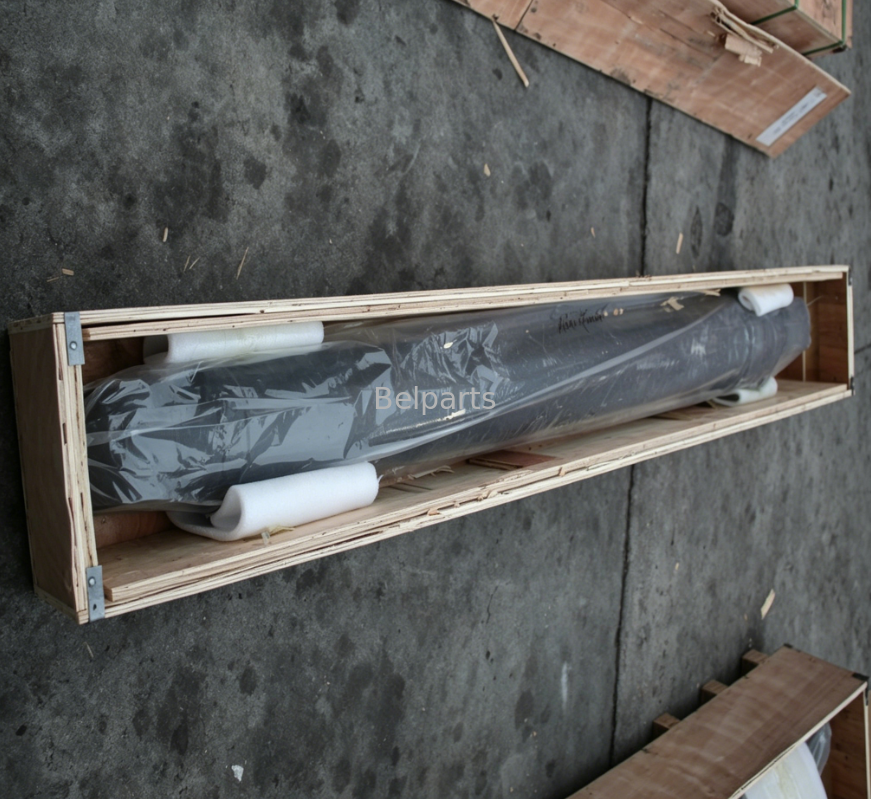

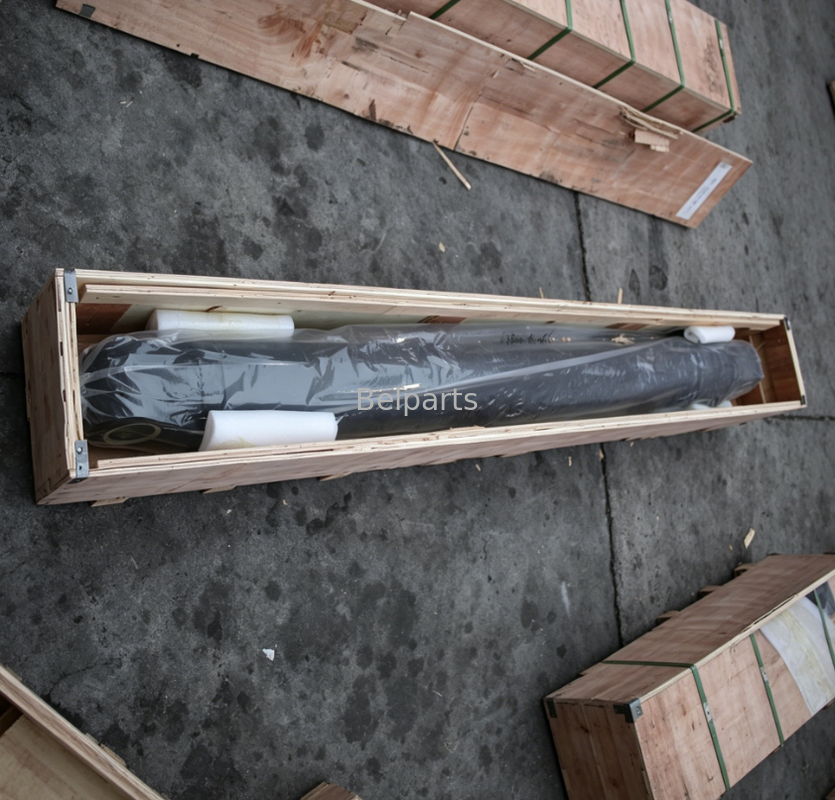

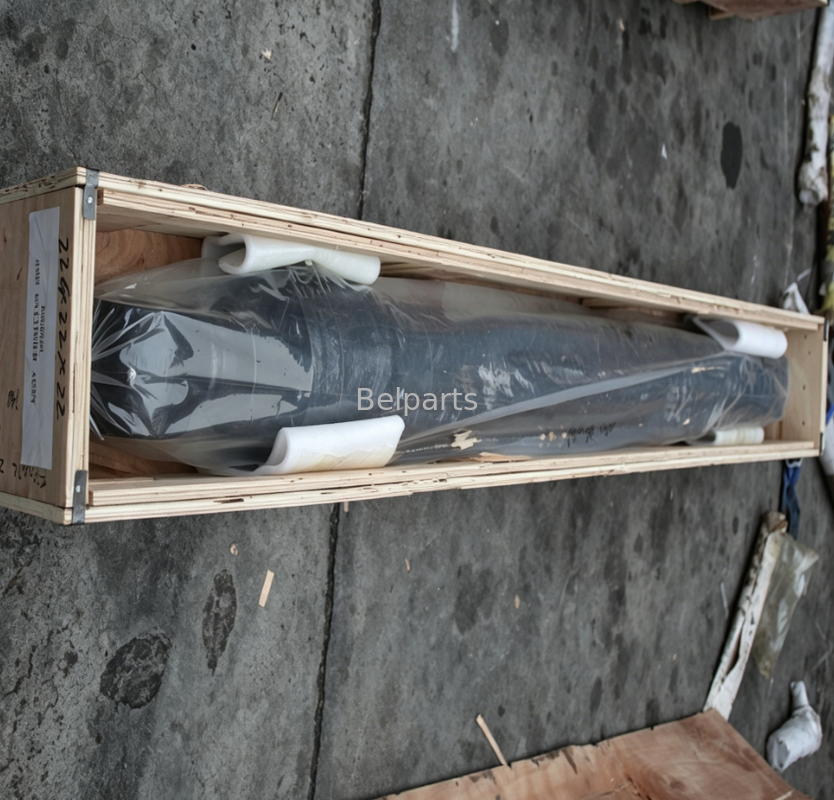

A:Roestwerende hydraulische olie wordt volledig in de cilinderkamers voor en achter geïnjecteerd om interne corrosie te voorkomen; dik roestwerend vet is gelijkmatig aangebracht op het gehele blootgestelde oppervlak van de zuigerstang. De hele cilinder is omwikkeld met meerlaagse waterdichte PE-folie voor zwaar gebruik en vastgezet in exportkratten van versterkt dik multiplex om krassen, vervorming en vochterosie tijdens lange doorvoer over de oceaan te voorkomen.
Vraag 4:Wordt er bulkkorting aangeboden bij aankoop van een volledige giek+arm+bakcilinderset voor de SK210-8-serie?
A:Ja. Bij bestellingen van complete cilindersets met frontwerktuig profiteert u van staffelkortingen. Geconsolideerde zeevervoer in volle containers is ook beschikbaar om de totale internationale logistieke kosten voor grote batchbestellingen te verlagen.
Vraag 5:Welke after-sales ondersteuning als er olielekkage optreedt binnen de garantie van 12 maanden?
A:Geef ter verificatie duidelijke foto's van de lekkagepositie en het serienummer van de graafmachine. We sturen u gratis vervangende afdichtingsaccessoires en gedetailleerde stapsgewijze onderhoudsinstructies op afstand toe om lekkageproblemen op te lossen zonder de voortgang van de bouw te vertragen.
